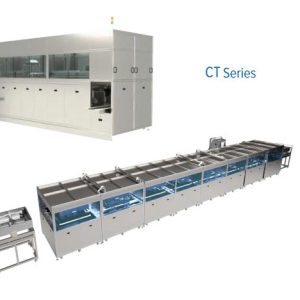

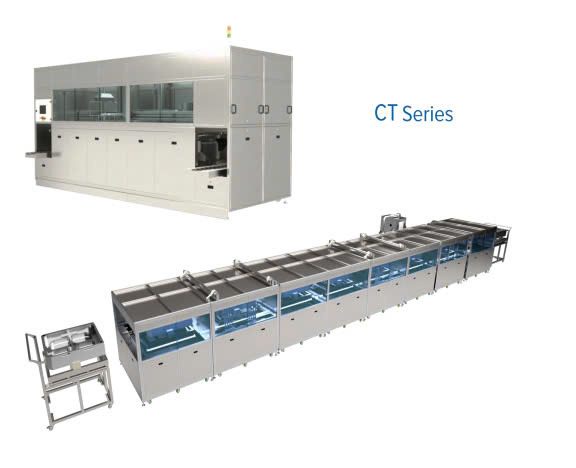

SEMICONDUCTOR FRONTEND HIGH PURITY CLEANING

1. Đáp ứng các yêu cầu vệ sinh nghiêm ngặt nhất trong làm sạch linh kiện

Quá trình làm sạch trong ngành bán dẫn đòi hỏi sự chính xác và tinh khiết tuyệt đối để đảm bảo không có hạt bụi, cặn bẩn hay tạp chất nào làm ảnh hưởng đến hiệu suất và độ bền của thiết bị.

Công nghệ làm sạch độ tinh khiết cao được thiết kế để loại bỏ mọi tác nhân gây nhiễu, đáp ứng các tiêu chuẩn nghiêm ngặt của ngành, từ các vi mạch nhỏ nhất đến các bề mặt phức tạp nhất. Điều này giúp giảm thiểu nguy cơ lỗi kỹ thuật, tối ưu hóa hiệu quả hoạt động và kéo dài tuổi thọ của các linh kiện.

2. Hiệu quả đối với các linh kiện sử dụng trong công nghệ quang khắc (lithography) và môi trường chân không cao

Các thiết bị quang khắc, nơi diễn ra quá trình khắc họa mẫu lên wafer, đòi hỏi môi trường không lẫn tạp chất để duy trì độ chính xác ở cấp độ nano.

Tương tự, các linh kiện hoạt động trong môi trường chân không cao cũng cần đảm bảo không bị nhiễm bẩn, tránh làm suy giảm hiệu suất vận hành.

Công nghệ làm sạch độ tinh khiết cao không chỉ đáp ứng mà còn vượt qua các tiêu chuẩn khắt khe này, đảm bảo tính ổn định và chính xác trong quá trình sản xuất bán dẫn.

3. Đặc biệt hiệu quả với các linh kiện có độ rủi ro cao

Những linh kiện có độ rủi ro cao thường là các thành phần phức tạp, nhạy cảm, hoặc chịu áp lực lớn trong dây chuyền sản xuất, chẳng hạn như các bộ phận quang học, hệ thống dẫn khí, hoặc các cảm biến tinh vi.

Sự xuất hiện của bất kỳ tạp chất nào trong các linh kiện này có thể dẫn đến hỏng hóc toàn bộ thiết bị, gây thiệt hại nghiêm trọng về chi phí và thời gian. Công nghệ làm sạch này đảm bảo mọi bề mặt và cấu trúc của linh kiện được xử lý kỹ lưỡng, giúp giảm thiểu tối đa rủi ro hỏng hóc và nâng cao độ tin cậy trong vận hành.
